立環式強磁場磁選機有單環和雙環的，有電磁的，也有永磁的，其中，Φ1500mm雙立環電磁強磁場磁選機性能較好，用于分選赤鐵礦獲得較好指標。

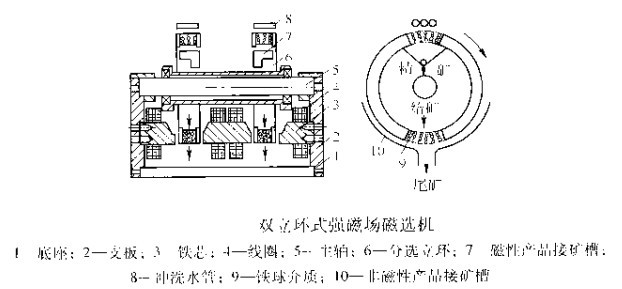

Φ1500mm雙立環磁選機由給礦器、磁系、分選環、接礦槽、沖洗水管和傳動機構等部件構成，如下圖所示。磁系由磁軛（底座1、支板2和主軸5共同構成磁軛）、鐵芯3（兩邊各有一個，中間有一個）和激磁線圈4組成，形成“日”字形閉合磁路。三個鐵芯之間的兩個空氣隙為磁場區，分選環的分選室就由該處通過，分選環為兩個，垂直安裝在水平軸上，整個分選環由非磁性材料分隔成40個分選室，室內裝Φ6~Φ20mm鐵球作為分選介質，裝球率為85Φ~90Φ，環的內外周邊（即分選室的上下底）是不銹鋼篩蓖，進入磁場區時，上底進礦并防止粗粒及雜物進入分選室，下底排出尾礦。

工作時礦漿給入分選室內，此處的鐵球被磁化，球與球接觸點附近產生不均勻強磁場，能吸住磁性礦粒；非磁性礦粒不受磁力，隨礦漿出球之間縫隙迂回流出，漏入尾礦槽，吸住的磁性礦粒隨環旋轉，上升至頂部無磁場區，此時分選室倒置，頂部的高壓沖洗水把磁性礦粒沖出流入精礦槽，選別就如此連續進行。

該機*大優點是分選室不易堵塞，因分選室內裝的是可以松動的球介質，每個分選室由給礦到卸下精礦，都是從環底部運動到環頂部，分選室旋轉了180°，球在分選室內得到松動，磁性礦粒易于被水沖下。

該機操作要點主要是選擇球介質的直徑，因?yàn)榈V粒由球之間縫隙通過，給礦粒度越粗，球間縫隙應越大，否則礦粒將不能通過，縫隙越大，球徑越大，加球數越少，球接觸點越少，對磁性礦粒的捕收點就越少，對選別不利，一般球直徑為*大給礦度的7倍較為適宜。
